DIN8 精密铣削回火螺旋齿条

家 / 产品 / 螺旋齿轮架 / DIN8 精密铣削回火螺旋齿条

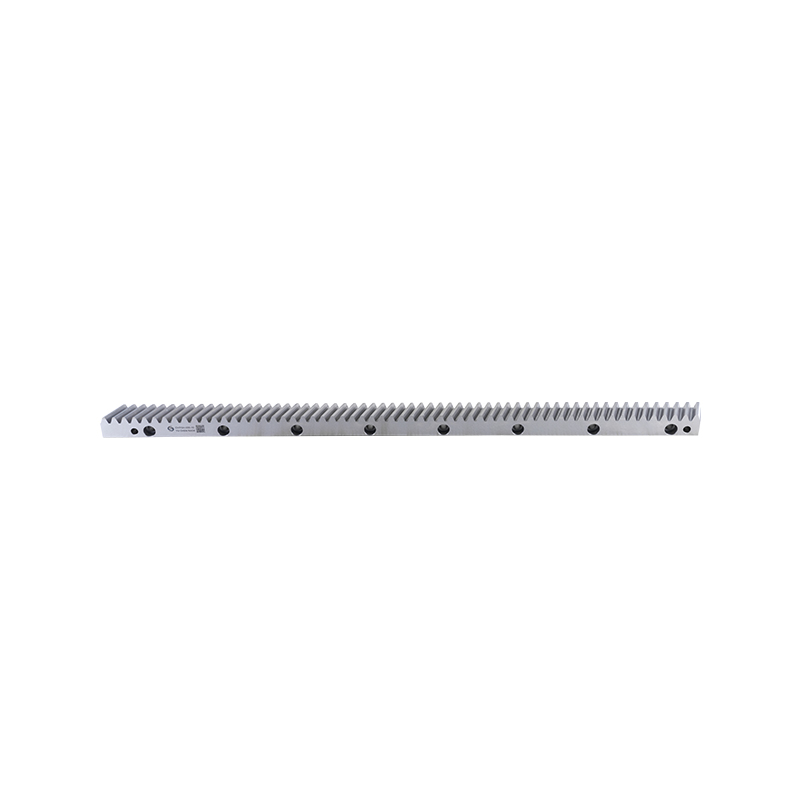

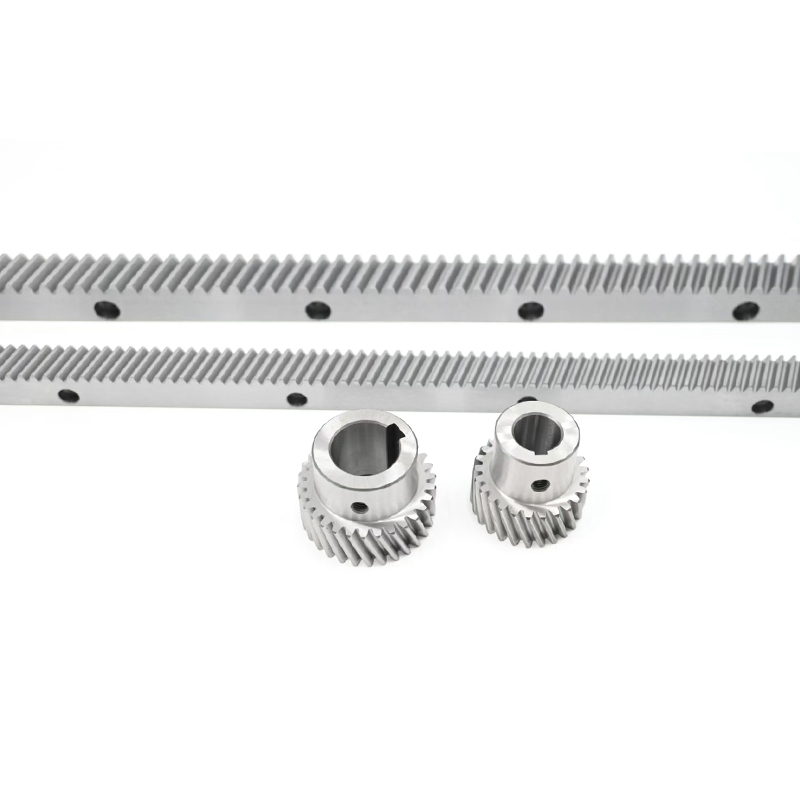

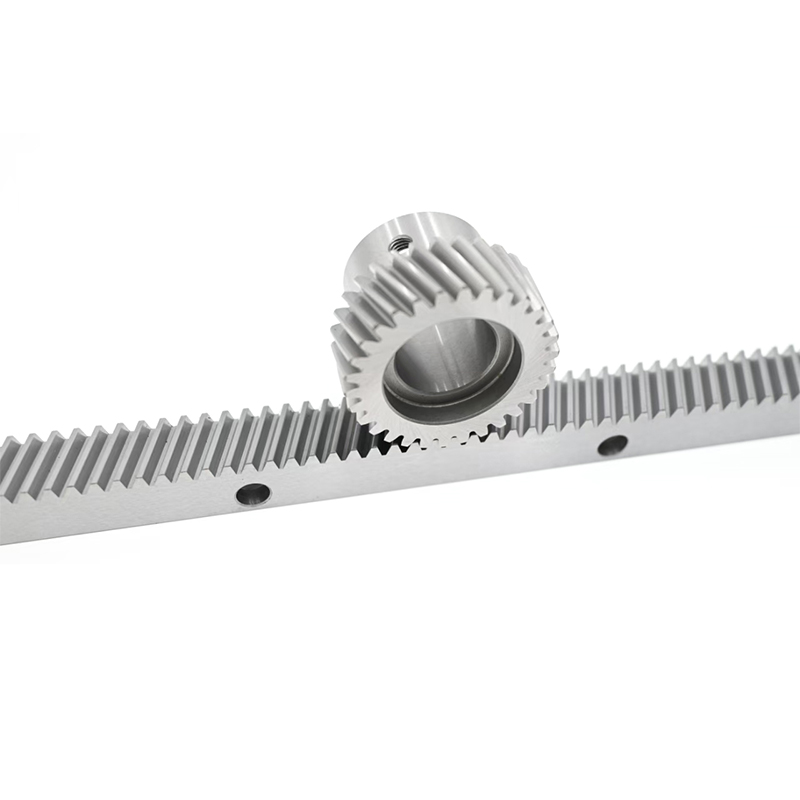

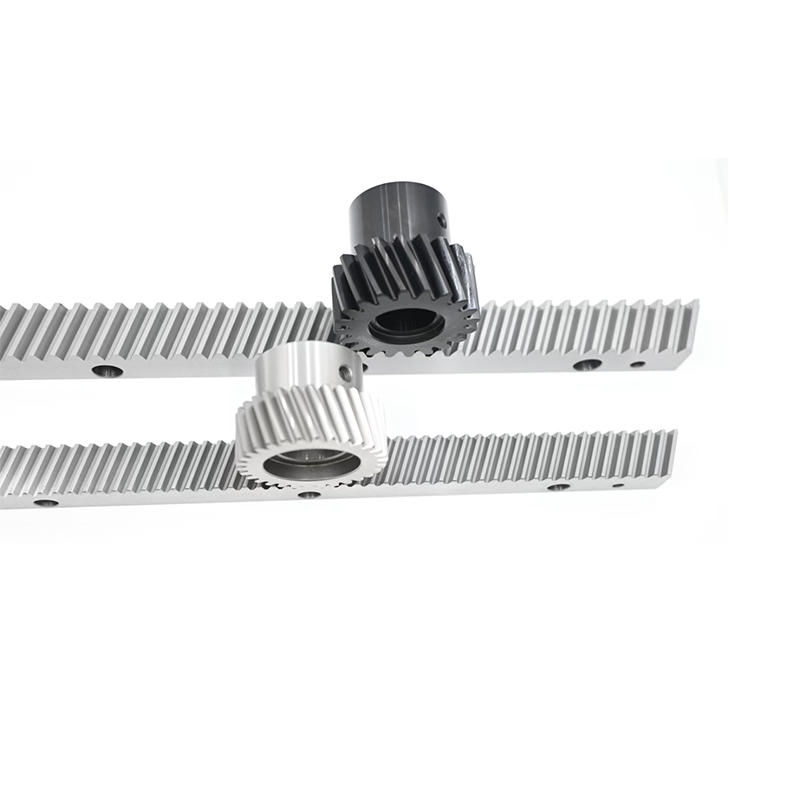

DIN8 精密铣削回火螺旋齿条
  • DIN8 精密铣削回火螺旋齿条
  • DIN8 精密铣削回火螺旋齿条
  • DIN8 精密铣削回火螺旋齿条
  • DIN8 精密铣削回火螺旋齿条
  • DIN8 精密铣削回火螺旋齿条
螺旋齿轮架

DIN8 精密铣削回火螺旋齿条

规格:
精密等级:DIN8e27
材质:C45/40Cr/42CrMo
类型:螺旋架
牙齿治疗:磨牙
硬化处理:整体回火至HRC18–20；无高频表面硬化
侧地面:包括
右手角度:19°31'42”
压力角:20°
总螺距误差:0。08mm/1000mm

Yuchen 的 DIN8 级斜齿轮齿条是一种符合 DIN 标准设计的中精度线性传动部件。它非常适合不需要超高精度的一般自动化和定位应用。

精密性能:
该齿条采用 DIN 8 公差制造,可提供受控的齿形和累积螺距误差。它确保标准 CNC 雕刻机和自动化装配线等系统中可靠的线性运动和可重复定位。

材料与加工:
齿条通常由C45钢或40Cr、42CrMo等中碳合金钢制成。经过回火处理后,整个齿体的硬度达到HRC18–22,实现了耐磨性、强度和韧性之间的平衡。这使得齿条能够在动态环境中承受中等冲击载荷。

主要特点:
Yuchen采用先进的生产设备和严格的质量控制体系,提供运行平稳、噪音低的斜齿轮齿条。可以对模块、长度和特殊配置文件等参数进行定制,以适应各种非标准应用。

应用:
这些齿条广泛应用于工业自动化,包括龙门机器人、输送系统、雕刻和封边机等木工机械以及填充和分类系统等包装设备。它们为苛刻的工业环境中的线性传输提供了稳定可靠的解决方案。

联系我们
预V：DIN10 精密铣削和硬化螺旋齿轮架
下一个：DIN6 高精度磨削硬化螺旋齿轮架

  • 代码 模块 线性线性线性线性线性 线性线性线性线性线性2 齿号。 溴 一个0 A1 密度差 我 洞号 A C1 C2 永利 密度差1 我1 C3
    CHTMQ 010 05 1 500 3.14 150 15 15 14 - - - - - - - - - -
    CHTMQ 015 05 1.5 500 6.7 100 19 19 17.5 62.5 125 4 8 7 11 7 31.7 436.6 5.7
    CHTMQ 015 10 1.5 1000 6.7 200 19 19 17.5 62.5 125 8 8 7 11 7 31.7 936.6 5.7
    CHTMQ 020 05 2 500 8.5 75 24 24 22 62.5 125 4 8 7 11 7 31.7 436.6 5.7
    CHTMQ 020 10 2 1000 8.5 150 24 24 22 62.5 125 8 8 7 11 7 31.7 936.6 5.7
    CHTMQ 030 05 3 500 10.3 50 29 29 26 62.5 125 4 9 10 15 9 35 430 7.7
    CHTMQ 030 10 3 1000 10.3 100 29 29 26 62.5 125 8 9 10 15 9 35 930 7.7
    CHTMQ 040 05 4 506.67 13.8 38 39 39 35 62.5 125 4 12 10 15 9 33.3 433 7.7
    CHTMQ 040 10 4 1000 13.8 75 39 39 35 62.5 125 8 12 10 15 9 33.3 933.4 7.7
    CHTMQ 050 05 5 500 17.4 30 49 39 34 62.5 125 4 12 14 20 13 37.5 425 11.7
    CHTMQ 050 10 5 1000 17.4 60 49 39 34 62.5 125 8 12 14 20 13 37.5 925 11.7
    CHTMQ 060 05 6 500 20.9 25 59 49 43 62.5 125 4 16 18 26 17 37.5 425 15.7
    CHTMQ 060 10 6 1000 20.9 50 59 49 43 62.5 125 8 16 18 26 17 37.5 925 15.7
    CHTMQ 080 05 8 480 28 18 79 79 71 60 120 4 25 22 33 21 120 240 19.7
    CHTMQ 080 10 8 960 28 36 79 79 71 60 120 8 25 22 33 21 120 720 19.7
    CHTMQ 100 10 10 1000 35.11 30 99 99 89 62.5 125 8 32 33 48 32 125 750 19.7
